Об одном методе маскировки программ



применения метода


В качестве примера применения предложенного метода маскировки мы выбрали небольшую программу, которая решает задачу о 8 ферзях. Текст этой программы приведён на рис. 10.

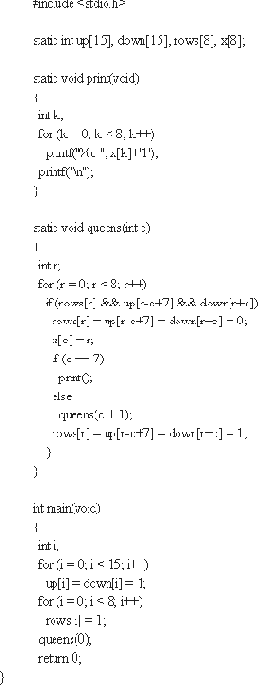

Рис. 10. Программа, решающая задачу о "8 ферзях"

Для маскировки мы выберем основную функцию queens этой программы. Граф потока управления функции queens приведён на рис. 11.

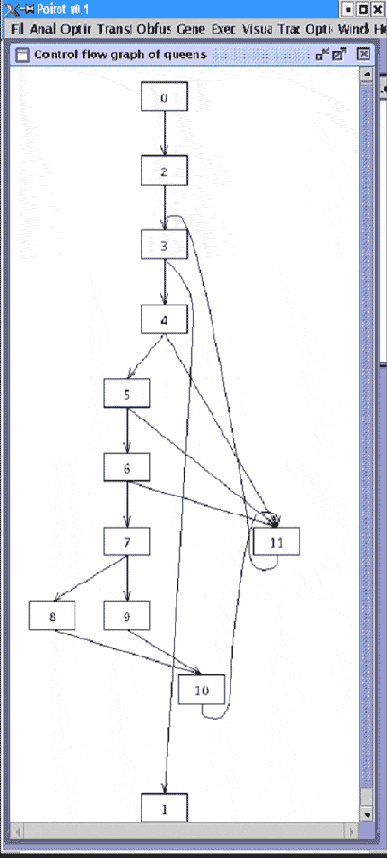

Рис. 11. Граф потока управления функции queens

Результат маскировки функции queens приведён ниже.

static void queens(int c) { int q[13u]; q[10] = 0; q[8] = 0; q[1] = (c + 7); q[4] = 0; q[7] = 0; q[2] = -1; q[11] = 0; L127: if (!q[2]) goto L128; q[11]++; q[2] = (unsigned) q[2] >> 1; goto L127; L128: q[12] = q[11]+q[2]-19; q[11] = q[11] % q[12]; L111: if (q[q[11]+4] >= 8) goto L45; q[3] = q[10]; q[q[11]+2] = ((q[8] + q[7]) + 1); q[9] = (q[10] + 1); q[1] = ((q[1] + c) + 2); q[q[11]+4] = (q[10] + 2); q[7] = ((7 + q[q[11]+2]) - q[1]); if ((v3)[q[3]] == 0) goto L94; q[4] = ((v8)[q[3]] + (v2)[((q[3] - c) + 7)]); if ((v7)[((q[3] - c) + 7)] == 0) goto L94; if (q[7] < 0) goto L96; if (q[7] 5); if ((v3)[q[9]] == 0) goto L111; if ((v7)[((q[9] - c) + 7)] != 0) goto L112; if (q[1] != 0) goto L111; if (q[4] (v6)[(q[2] + 1)]) goto L122; (v2)[(q[9] + c)] = ((v6)[q[2]] + c); q[8] = (((q[1] + q[4]) + q[9]) - 7); (v4)[(q[9] + c)] = 1; q[4] = (v8)[q[9]]; (v8)[q[9]] = 1; (v7)[((q[9] - c) + 7)] = 1; q[7] = (q[7] - 1); (v3)[q[9]] = 1; q[q[11]+5] = (q[11] + q[12]) % 13; goto L111; L45: ; }

Граф потока управления замаскированной функции приведён на рис. 12. На рисунке графа дуги, получившиеся при выполнении преобразования зацепления дуг, имеют большую толщину, а соответствующие базовые блоки выделены серым цветом.

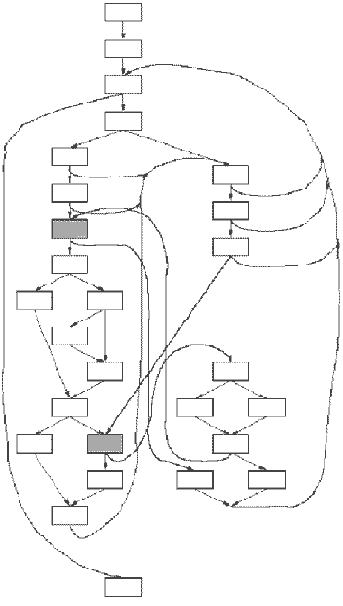

Рис. 12. Граф потока управления замаскированной функции queens

В таблице 1 приведены метрики сложности кода для исходной функции queens и для её замаскированного варианта. У замаскированной функции значения всех метрик, кроме метрики сложности графа вызовов выше, чем у исходной функции. Принципы предлагаемого метода маскировки нашли отражение в примере следующим образом:


  • Массив q используется для хранения локальных переменных функции queens. В результате методы анализа потока данных, которые не различают индивидуальные элементы массива, покажут зависимости по данным между всеми операциями с массивом q, то есть между всеми локальными переменными функции queens.
  • Для противодействия алгоритмам анализа потока данных, различающим элементы массива, для доступа к массиву q используется переменная, отображённая в элемент q[11] массива. Переменная инициализируется значением 6 в строках 9-18 функции. Для этого используется константа 32, получаемая в цикле как количество бит в целом слове, и константа 13 - количество элементов в массиве локальных переменных, которое сохраняется в элементе q[12] для последующего использования. Для анализа программы необходимо установить, что элементы q[11] и q[12] являются константами, что в данном случае возможно для методов, различающих элементы массива, но вычисление этих констант потребует интерпретации программы.
  • Для противодействия алгоритмам продвижения констант, которые могли бы распространить константные значения q[11] и q[12] по функции, значение q[11] перевычисляется в строках 82, 129, 145. При этом значение q[11] каждый раз не изменяется.
  • В случае, даже если в результате анализа замаскированной функции удалось выделить каждый элемент массива в отдельную переменную, замаскированная функция всё ещё содержит весь несущественный код, внесённый при маскировке. Алгоритм обнаружения мёртвого кода не даст результатов, из-за использования тождеств в строках 70-79 и 91-96, вносящих ложные зависимости по данным между основной и несущественной частью функции queens.



    Таблица 1. Изменение метрик сложности для замаскированной функции queens
    метрика исходная функция после преобразования
    CC (Цикломатическая сложность) [14] 6 21
    FC (Сложность по связям) [13] 9 27
    GC (Сложность графа вызовов) 2 2
    SC (Структурная сложность) [13] 3 24
    YC (Зацикленность) 0.595 0.8119
    DC (Сложность потока данных) 82 8964

  • Кроме того, дополнительные зависимости по данным и дополнительные дуги графа потока управления появляются из-за использования зацепления дуг. Первое зацепление реализовано в строках 36-38 и 131-136, а второе зацепление - в строках 70-73 и 98-100.
