Агрегация


Агрегация - это зависимость между классом составных объектов и классами, представляющими компоненты этих объектов (отношение "целое"-"часть"). Агрегация обозначается ромбиком: на рисунке 2.15 приведен пример агрегации; этот пример интерпретируется следующим образом: документ состоит из нескольких (нуля, или более) абзацев; каждый абзац состоит из нескольких (нуля, или более) предложений.

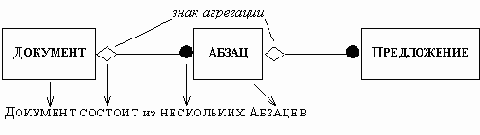

Рис. 2.15. Агрегация

Наиболее важным свойством отношения агрегации является его транзитивность (если A есть часть B, а B есть часть C, то A есть часть C): так, из рисунка 2.15 можно заключить, что документ состоит из нескольких (нуля, или более) предложений. Легко видеть, что отношение агрегации антисимметрично (если A есть часть B, то B не есть часть A). Отметим также, что часть свойств целого может быть перенесена и на его части, возможно, с несущественными изменениями (например, контекст каждого оператора некоторой функции совпадает с внутренним контекстом всей функции).

Дальнейшие примеры агрегации показаны на рисунке 2.16. Отметим, что обе агрегации, показанные на рисунке 2.16(а), следует рассматривать не как зависимости между пятерками классов, а как четверки зависимостей между парами классов. Только при таком рассмотрении можно говорить о транзитивности и антисимметричности отношения агрегации.

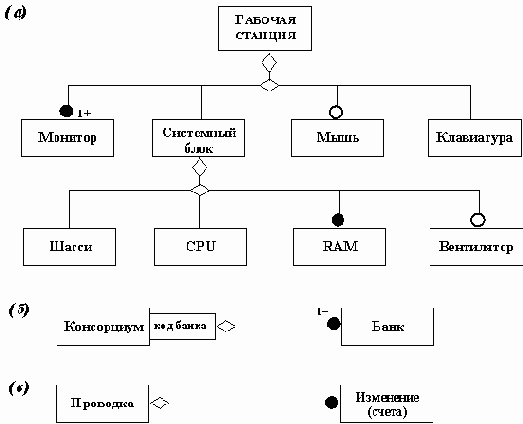

Рис. 2.16. Примеры агрегации

| |
