Атрибуты зависимостей

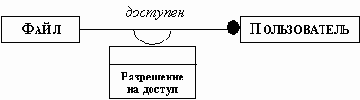

Зависимости, как и классы, могут иметь атрибуты: например, при организации доступа пользователя к файлу разрешение_на_доступ является атрибутом зависимости доступен: см. рисунок 2.10, на котором атрибут зависимости обозначается прямоугольником, связанным дугой с прямой, изображающей зависимость. Такое обозначение атрибутов зависимостей принято в технологии OMT. Отметим, что разрешение на доступ связано как с пользователем, так и с файлом, и не может быть атрибутом ни пользователя, ни файла в отдельности.
Рис. 2.10. Пример атрибута зависимости
Еще один пример зависимостей, имеющих атрибуты, показан на рисунке 2.11. Из примера видно, что зависимость может иметь несколько атрибутов. Кроме того, на рисунке 2.11 указаны роли различных объектов в зависимости (подробнее см. ниже). Зависимость руководит на этом рисунке удобнее именовать как начальник-сотрудник.
Рис. 2.11. Атрибуты двух зависимостей между одним и многими

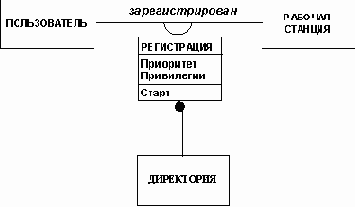

Иногда зависимости, имеющие много атрибутов, представляют с помощью классов. Такие зависимости в базах данных представляются временными таблицами, организуемыми в процессе обращения с базой данных. Пример зависимости, представленной через класс, показана на рисунке 2.12, на котором представлена информация о регистрации пользователей на рабочих станциях.
Пользователь может быть зарегистрирован на нескольких рабочих станциях, каждая регистрация содержит приоритет пользователя и его привилегии доступа (атрибуты зависимости). Пользователь может иметь свою директорию для каждой зарегистрированной рабочей станции, но одна и та же директория может принадлежать одновременно нескольким пользователям или нескольким рабочим станциям.
Рис. 2.12. Представление зависимости в виде класса
| |
