Объектно-ориентированные технологии проектирования прикладных программных систем



Понятие подсистемы


Итак, прикладная система представляет собой множество взаимозависимых объектов (см. п. ). Каждый объект характеризуется набором атрибутов, значения которых определяют состояние объекта, и набором операций, которые можно применять к этому объекту. При разработке прикладных систем удобно считать, что все атрибуты объектов являются закрытыми (т.е. они не доступны вне объекта, и для того, чтобы в некотором объекте узнать значение атрибута другого объекта, или изменить его, необходимо воспользоваться одной из открытых операций этого объекта, если, конечно, такая операция определена). Операции объектов могут быть как открытыми, так и закрытыми.

Таким образом, каждый объект имеет строго определенный интерфейс, т.е. набор открытых операций, которые можно применять к этому объекту. Все объекты одного класса имеют одинаковый интерфейс. Интерфейс класса (а, следовательно, и каждого объекта этого класса) задается списком сигнатур его открытых (общедоступных) операций (и реализующих их методов); сигнатуры закрытых операций в интерфейс объектов соответствующего класса не входят.

Объектная модель системы задает множество взаимозависимых объектов, составляющих систему, и, следовательно, определяет набор интерфейсов, доступных внутри системы. Все возможности по обработке данных внутри системы (т.е. в каждом объекте, входящем в состав системы) определяются этим набором интерфейсов, который определяет внутреннее окружение (или среду) системы.

Наряду с внутренним окружением системы можно определить ее внешнее окружение. Оно определяется функциями (операциями), реализованными в составе системного программного обеспечения (т.е. операционной системы, системы программирования, различных редакторов, системы управления базами данных и т.п.), а также в других прикладных системах и библиотеках, используемых совместно с системой. Объекты и операции, составляющие внешнее окружение системы, тоже могут быть доступны внутри системы. Чтобы не упустить этого из виду, можно было бы добавить в объектную модель еще один объект, интерфейс которого представлял бы возможности внешнего окружения, используемые в системе (такой интерфейс обычно представляет лишь часть возможностей внешнего окружения).
Но это было бы не совсем точно, так как внешнее окружение реализуется не одним, а несколькими объектами. С другой стороны внутри системы нет резона рассматривать структуру ее внешнего окружения. Выход из указанного противоречия во введении в рассмотрение еще одной сущности - подсистемы. Подсистема - это набор объектов и подсистем, обеспечивающих некоторую функциональность, и взаимодействующих между собой в соответствии с их интерфейсами. Интерфейс подсистемы представляет собой подмножество объединения интерфейсов всех объектов и подсистем, составляющих эту подсистему. В состав подсистемы может входить один, или более взаимозависимых объектов и/или подсистем. Множество интерфейсов объектов (и подсистем), которые в своей совокупности составляют некоторую подсистему, составляет внутреннее окружение этой подсистемы. В состав каждой подсистемы должна быть включена подсистема окружение, представляющая внешнее окружение этой подсистемы. Подсистема окружение для системы банковского обслуживания, рассматриваемой в качестве сквозного примера представлена на рисунке 2.41. Интерфейс подсистемы окружение определяет в каком программном окружении будет работать проектируемая система и какие возможности этого окружения будут использоваться во время ее работы (это важно, когда возникает потребность модификации или замены отдельных компонентов окружения). Отметим, что подсистема окружение представляет только интерфейс системы банковского обслуживания с ее внешним окружением. Внешнее окружение системы банковского обслуживания состоит из нескольких подсистем и библиотек, и для него тоже может быть разработана объектная модель, которая может содержать и разрабатываемую систему (в этой объектной модели она будет одной из подсистем). Объектную модель системы банковского обслуживания и ее системного (внешнего) окружения тоже можно изобразить в виде объектной диаграммы (правда, в состав этой объектной диаграммы будут входить не объекты, а только подсистемы; каждая подсистема изображается на диаграмме в виде прямоугольника с двойными вертикальными сторонами).


Зависимости между подсистемами, изображенные на этой объектной диаграмме (рисунок 2.42), отражают взаимодействие проектируемой системы банковского обслуживания и соответствующих подсистем в процессе работы системы. Тем самым определяются требования проектируемой системы к ее системному окружению.

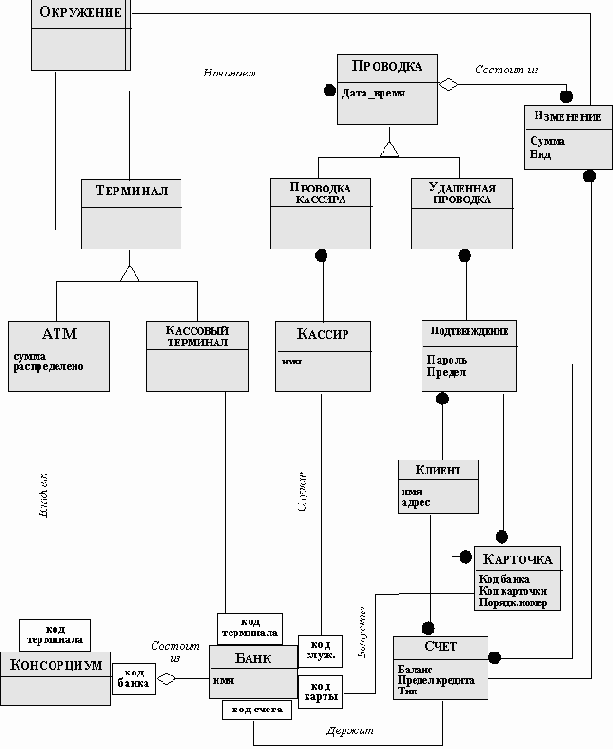

Рис. 2.41. Объектная диаграмма банковской сети, в которой указан интерфейс с системным окружением


Рис. 2.42. Объектная диаграмма банковской сети и ее системного окружения

Введение понятия подсистемы и возможность включать в объектную модель наряду с объектами (классами) и подсистемы определяет иерархическую структуру объектной модели и позволяет использовать методологию OMT при проектировании достаточно сложных программных систем, содержащих большое число различных объектов и классов. | |
