Сквозной пример
В качестве сквозного примера будет рассмотрена задача о разработке программного обеспечения банковской сети (рисунок 1.3). В состав этой сети входит центральный компьютер, принадлежащий объединению банков (консорциуму), компьютеры банков, к которым непосредственно (минуя центральный компьютер) присоединены кассовые терминалы, обслуживаемые кассирами, и сеть терминалов для клиентов банка (банкоматов).

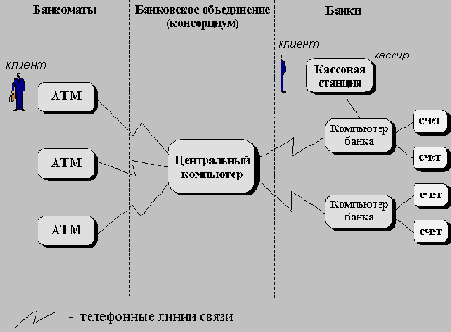

Рис. 1.3. Схема банковской сети
Клиенты банков имеют пластиковые банковские карточки (один клиент может иметь несколько карточек); карточка содержит код карточки, код банка, код клиента и другую информацию, обеспечивающую доступ к счету (счетам) клиента в этом банке. Клиент может вставить свою карточку в ATM (банкомат) и, при условии, что код карточки и код банка верны, начать банковскую проводку. Данные с карточки поступают в центральный компьютер, который распределяет их по компьютерам банков в соответствии с кодами банков до начала проводки; после окончания проводки ее результаты поступают снова в центральный компьютер, который распределяет их по ATM. Являясь распределителем данных между компьютерами банков и ATM, центральный компьютер должен регулировать коллективный доступ со стороны клиентов и банков, организуя и поддерживая соответствующие очереди.
Проводка состоит в согласованном изменении данных на счетах клиента и отчетной документации банка, хранящихся в базе данных банка, в соответствии с данными проводки. Проводка включает в себя и проверку права клиента на доступ к его счетам на момент проводки (проверка безопасности), и проверку соответствия суммы, затребованной клиентом, текущему состоянию его счета. Если проверки прошли успешно, клиент получает из ATM затребованную им сумму денег и квитанцию, в противном случае он получает только квитанцию. Во время осуществления проводки могут произойти сбои в работе аппаратуры, либо клиент может раздумать получать деньги и отменить уже начавшуюся проводку. В этом случае все счета и отчетные документы должны быть восстановлены в том состоянии, в котором они были до начала проводки (откат).
Для реализации отката используется служба ведения записей об изменениях, вносимых в базу данных банка при выполнении проводки. Все действия, связанные с выполнением проводки (в том числе протоколирование и обеспечение безопасности проводки), производятся программным обеспечением системы управления банковской сетью, процесс разработки которого и составляет содержание сквозного примера. Компьютер банка поддерживает счета клиентов, т.е. хранит их в своей базе данных и выполняет проводки над этими счетами по запросам с ATM (удаленная проводка) или с кассовых терминалов (проводка кассира, данные о которой вводятся кассиром). Несмотря на внешнюю простоту, эта задача достаточно сложна, чтобы на ее примере можно было продемонстрировать основные особенности объектно-ориентированного подхода к разработке программных систем: в этой задаче есть и необходимость распределения по сети компьютеров (банкомат, который мы в дальнейшем будем для краткости называть ATM, тоже можно рассматривать как специализированный компьютер - см. рисунок 1.4), и асинхронные процессы, и необходимость синхронизации таких процессов для организации параллельного обслуживания нескольких клиентов, и работа с базами данных (информация о клиентах хранится в базах данных банков), в частности, обслуживание транзакций (транзакциями являются банковские проводки).

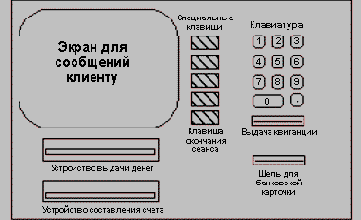

Рис. 1.4. Схема банкомата (ATM)
Наряду с описанным примером будет рассмотрено достаточно большое число других примеров, предназначенных для демонстрации особенностей, не охватываемых этим основным примером. | |
